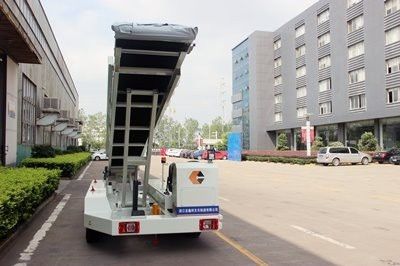

स्व-चालित कन्वेयर बेल्ट लोडर, BLG80

स्वयंचलित कन्वेयर बेल्ट लोडर, मॉडल BLG80, एक मजबूत भारी शुल्क इकाई है जिसे वायु माल के कुशल लोडिंग और अनलोडिंग के लिए डिज़ाइन किया गया है,आज परिचालन में सभी वाणिज्यिक विमानों पर मेल और सामान.

इस इकाई में हाइड्रोलिक ट्रांसमिशन, एक आसानी से घुमाए जाने वाले डिब्बे में एक पेट्रोल इंजन और हाइड्रोलिक स्टीयरिंग शामिल है।

इकाई को 8 मीटर के बूम के साथ आपूर्ति की जा सकती है।

इकाई EN 12312-3 के अनुरूप हैः 2017 और इसमें फोल्डेबल हैंडरेल के साथ-साथ उपलब्ध विकल्पों की एक पूरी श्रृंखला शामिल है,जैसे कि खुला या बंद केबिन हीटिंग के साथ या बिना या एयर कंडीशनर के साथ या बिनाआदि।

सामान्य अनुप्रयोग

गैसोलीन बेल्ट लोडर को कम रखरखाव लागत और उपयोगकर्ता के अनुकूल के लिए डिज़ाइन किया गया था। यह स्वचालित ट्रांसमिशन का उपयोग करता था और रखरखाव समय को कम करने के लिए सभी घटकों तक आसान पहुंच के लिए बनाया गया था।यह पेट्रोल बेल्ट लोडर 8000 मिमी कन्वेयर लंबाई में आते हैं.

इंजन ट्रांसमिशन

प्रयोग किया जाने वाला इंजन PSI है जबकि ट्रांसमिशन एक Graziano Automatic है जिसमें टॉर्क कन्वर्टर है

हाइड्रोलिक प्रणाली

एक गियर पंप सीधे इंजन से जुड़ा हुआ था जो हाइड्रोलिक सिलेंडर और हाइड्रोलिक मोटर को सक्रिय करने के लिए सभी आवश्यक हाइड्रोलिक शक्ति प्रदान करता था।

अन्य हाइड्रोलिक घटक दबाव गेज, दबाव राहत वाल्व, चेक वाल्व और आपातकालीन बायपास वाल्व हैं।

विद्युत प्रणाली

विद्युत प्रणाली 12 वोल्ट की है। एक 12 वोल्ट की बैटरी प्रकाश व्यवस्था और विद्युत सोलेनोइड वाल्व के लिए सभी आवश्यक विद्युत शक्ति प्रदान करती है।एक सुरक्षा बीकॉन लैंप पीठ पर छत के शीर्ष पर लगाया जाता है.

प्रमुख घटक

हाइड्रोलिक नियंत्रण:

(1) सामने और पीछे के सिलेंडरों के लिए नियंत्रण स्विच नियंत्रण कक्ष के बाईं ओर स्थित हैं।

(2) हाइड्रोलिक मोटर को चालू करने के लिए इलेक्ट्रिक सोलेनोइड कंट्रोल वाल्व के बटन लोडिंग कन्वेयर के दोनों छोरों पर स्थित हैं।

विद्युत नियंत्रण:

(1) दीपक और हेडलाइट के स्विच डैशबोर्ड पर स्थित हैं।

(2) सभी विद्युत प्रणालियों के लिए मुख्य बैटरी कट-ऑफ स्विच चालक नियंत्रण कक्ष में स्थित है।

(3) हाइड्रोलिक के लिए सिस्टम ऑपरेशन स्विच ड्राइवर नियंत्रण कक्ष पर स्थित है।

(4) रियर गियर की सक्रियता से चेतावनी की आवाज निकलेगी।

सुरक्षा विशेषताएं

(क) हवाई क्षेत्र पर यात्रा या कार्य करते समय, चेतावनी संकेत के रूप में बीकॉन लाइट को चालू किया जाना चाहिए।

(ख) हाइड्रोलिक सिलेंडरों में हाइड्रोलिक पावर की विफलता की स्थिति में अवांछित वापसी को रोकने के लिए चेक वाल्व प्रदान किए जाते हैं।

(ग) विमान के संचालन के दौरान सिस्टम की विफलता के मामले में बूम को नीचे उतारने के लिए आपातकालीन बायपास वाल्व प्रदान किया जाता है।

(घ) वाहन के पीछे हटने के दौरान चेतावनी देने के लिए एक बजने वाली घंटी दी जाती है।

(ई) आपातकालीन स्टॉप बटन बूम और ड्राइवर की स्थिति के दोनों छोरों पर उपलब्ध है।

(छ) इंजन बंद हो जाएगा यदि निम्न में से कोई एकः

i) सिस्टम मोड में काम करते समय गियर को चालू करें।

ii) इंजन अति गर्म

iii) इंजन तेल पंप का काम नहीं करना

सतह संरक्षण और पेंटिंग

• सभी इस्पात सतहों को पेंटिंग से पहले रेत से धधकाया जाता है।

• सभी सतहों को अंतिम पेंटिंग से पहले कम से कम दो प्राइमर कोट होते हैं।

• सभी बाहरी सतहों पर कम से कम दो परतें तामचीनी पेंट होती हैं।

• टो बार्स, रखरखाव स्टैंड और पहियों के चोक लाल रंग में हैं। (IATA)

• अंतिम रंग योजना का चित्र और लेआउट आपके अनुरोध के अनुसार है।

• मुद्रित या विनाइल कट लोगो और स्टिकर प्रदान किए जाते हैं।

निर्माता के मैनुअल

प्रत्येक एग्रीक्यूप बेल्ट लोडर के साथ निम्नलिखित दस्तावेजों के 3 सेट दिए गए हैं।

• ऑपरेशन मैनुअल

• चित्रित भाग सूची।

• रखरखाव मैनुअल

• निर्माण के रूप में ड्राइंग।

• सीडी-रोम जिसमें उपरोक्त सभी दस्तावेज शामिल हैं।
